一起锅筒严重腐蚀事故给出的警示教训

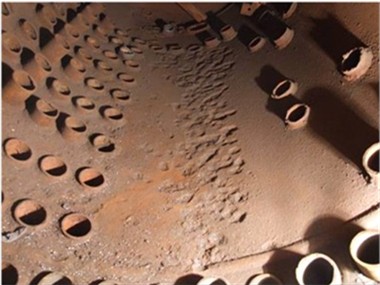

锅炉锅筒腐蚀的斑坑

在2010年年度定期检验时，发现某单位使用的2台锅炉锅筒底部都发生严重腐蚀。腐蚀部位多集中在上锅筒后侧底部非管孔区。腐蚀坑密集，大小为¢10mm-20mm，个别深达4-5mm，部分腐蚀坑相连形成溃疡面，锅筒后环缝底部的焊缝上及管孔区也存在若干腐蚀坑，深约2-3mm详情如图1。未清理前腐蚀部位外观为大小不等的鼓包及一层层的大面积腐蚀铁垢片，腐蚀产物呈黑褐色及内层黑色产物，属于Fe₂O₃ 和Fe₃O₄类物质。清除后出现上述腐蚀状况。经分析，锅炉没有配置除氧装置，富氧水直接进入锅筒，锅筒长期在未除氧的工况下运行发生氧腐蚀形成点蚀，氯离子超标加剧腐蚀。氧腐蚀是一个电化学腐蚀过程，在电化学腐蚀中氯离子又起到阳极活化剂作用，氯离子超标更加剧腐蚀过程，加剧电化学腐蚀速度导致锅筒出现大面积腐蚀斑坑。

后经强度校核计算，两台锅炉都限压运行，及时排除了隐患，确保了锅炉运行安全。

这次事故警示我们使用单位在锅炉使用过程中一定要加强管理，增强责任心，确实做好水质处理工作，避免类似事故发生。

供稿：杨群峰 谭兆强 张永峰
