容器检验案例—液位计上下接管角焊缝裂纹

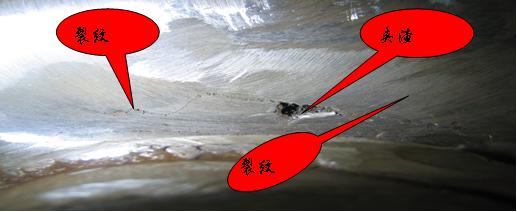

 下接管角焊缝裂纹

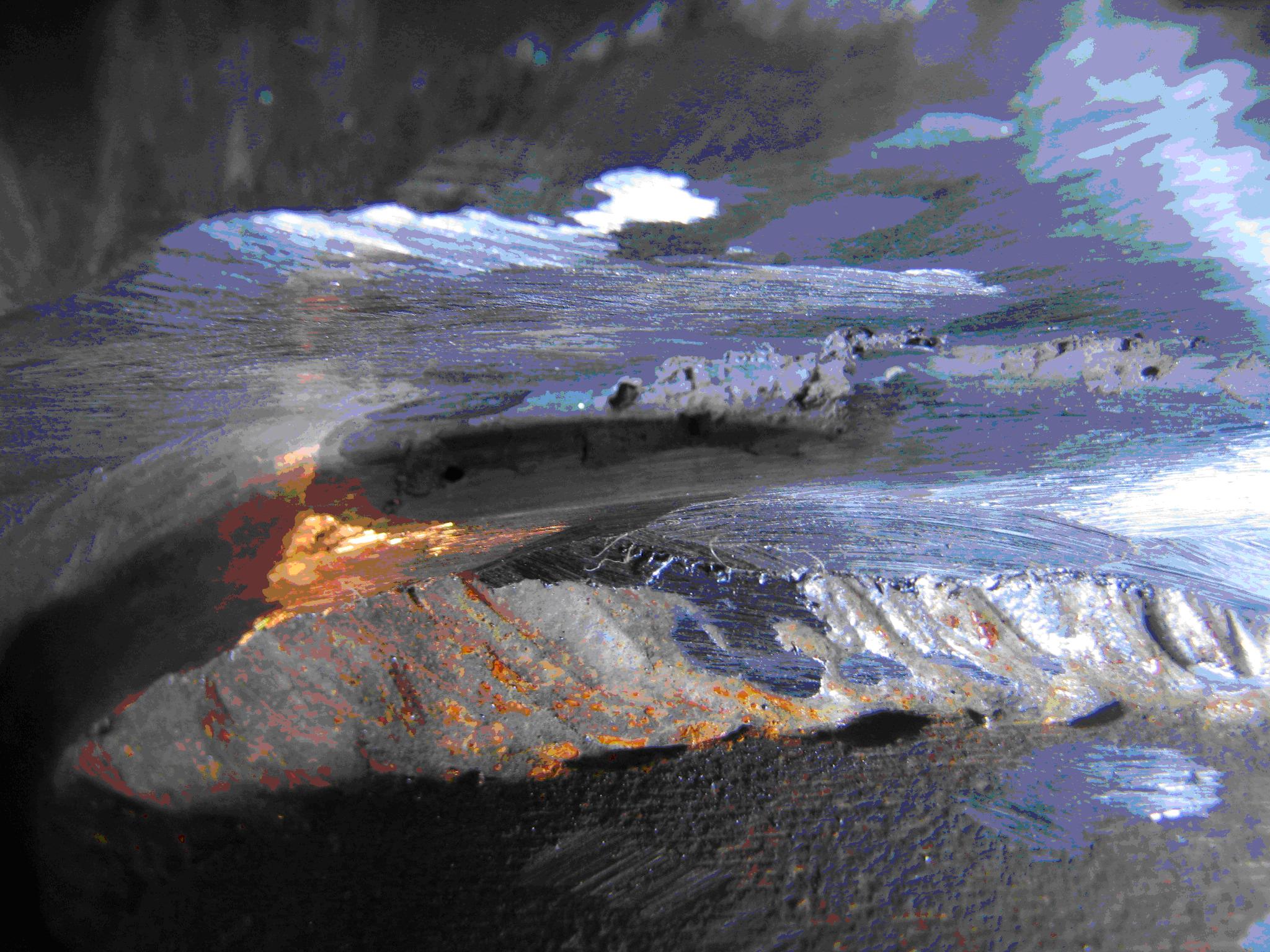

上接管角焊缝裂纹

2010年11月，山东省特检院济宁分院容器检验中心对我市一大型化工企业的一台400m³液氨球罐进行了全面检验，该球罐是1995年3月现场安装制造的，设计压力为2.26MPa，设计温度为30℃，属于三类中压储存容器。在内部检验液位计接管角焊缝时，经MT和PT检测发现上下接管与球罐本体连接角焊缝存在裂纹各一处，上接管裂纹长度约为150mm。下接管裂纹长度约为120mm，后经焊缝金属打磨至与母材齐平后，发现内部存在夹杂物等且仍存在裂纹。

原因分析：该设备在焊接时由于焊接工艺不当，操作有误，造成焊缝内部存在夹杂物，未及时清理干净，在使用过程中由于应力集中致使裂纹发生且扩展。

处理意见：该设备停止使用。须经有资格的维修单位按照《条理》的要求办理相关手续后进行维修，使设备符合相关标准要求，经我单位确认合格后方可使用。
