锅炉定期检验案例-鼓包

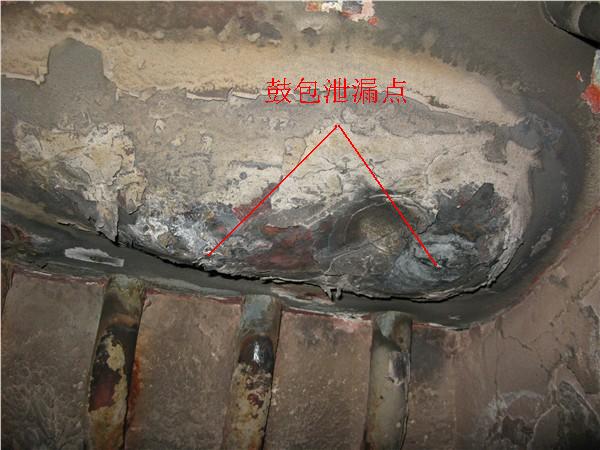

缺陷部位

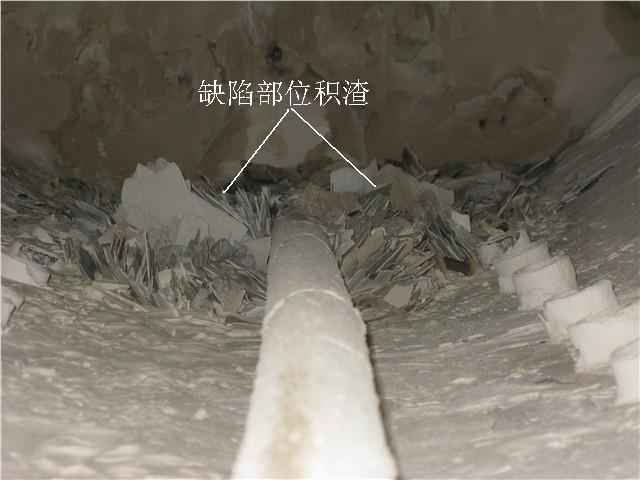

缺陷部位严重积渣

2011年3月1日，微山某单位生活用蒸汽锅炉出现鼓包事故，该锅炉为2004年10月，泰山集团股份有限公司制造，型号为DZL2- 1.0-AII单锅筒纵置式蒸汽锅炉。经检验发现：1、锅筒底部距前封头环焊缝600mm处筒体变形鼓包，鼓包长600mm，宽约300mm，高约100mm，鼓包部位 已严重减薄，顶部两处泄漏；鼓包部位材质因过烧已部分炭化；2、鼓包区域硬质垢厚约15mm，且垢渣堆积厚约100mm；本体其它部位普遍结垢厚约1-2mm。

经检验人员调查分析认为，事故原因是锅炉在除垢后锅筒内脱落垢渣未清理干净，垢渣局部堆积；运行期间水质超标，使锅筒底部受热面水侧结生硬质水垢且不断堆积；水垢传热系数较钢板低数十倍，导致金属壁温局部升高，抗拉强度下降；最终导致鼓包泄漏。

本次事故中，由于用户发现缺陷后，及时与检验人员进行了沟通，处理措施得当，避免了事故的扩大，检验人员根据现场情况提出了整改意见，为锅炉大修和下一步的安全运行打下了良好的基础。
