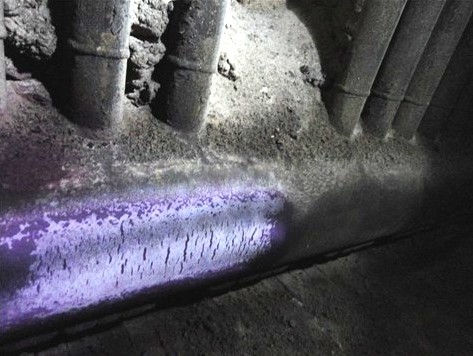

缺陷部位PT显示
近日，锅炉检验中心在对市区某单位进行定期检验过程中，发现其一台UG-35/3.82-M23型电站锅炉出现防焦箱筒体密集裂纹缺陷。经分析，缺陷出现的原因主要有以下三点：
一、防焦箱外壁接受火焰辐射加热，而内壁由水进行冷却，其温度较低，形成较大的温差应力。 二、正常运行时，防焦箱向火侧外壁由于受火焰直接加热温度高，另一侧外壁由于和炉墙近，并被灰、焦遮盖，受热较轻，外壁温度较向火侧的低；而在停炉时，向火侧和外侧壁温基本相同。这样每次启停就会形成热应力，由于热膨胀的因素，也会有集箱两头向外弯曲的倾向。随运行时间加长，启停次数的增加，最终因疲劳形成裂纹（环向裂纹为疲劳裂纹的典型特征）。 三、燃烧状况不良，锅炉偏烧，使用中防焦箱向炉膛内移动、错位，使该防焦箱向火侧外壁受热更为强烈，加剧了热应力。以上三点共同作用，产生表面密集裂纹。
本次检验，发现了重大安全隐患。通过分析，找出了发生隐患的原因，为下一步采取有效的处理措施提供了指导，为锅炉大修和下一步的安全运行打下了良好的基础。
