锅炉检验案例-复合管裂纹

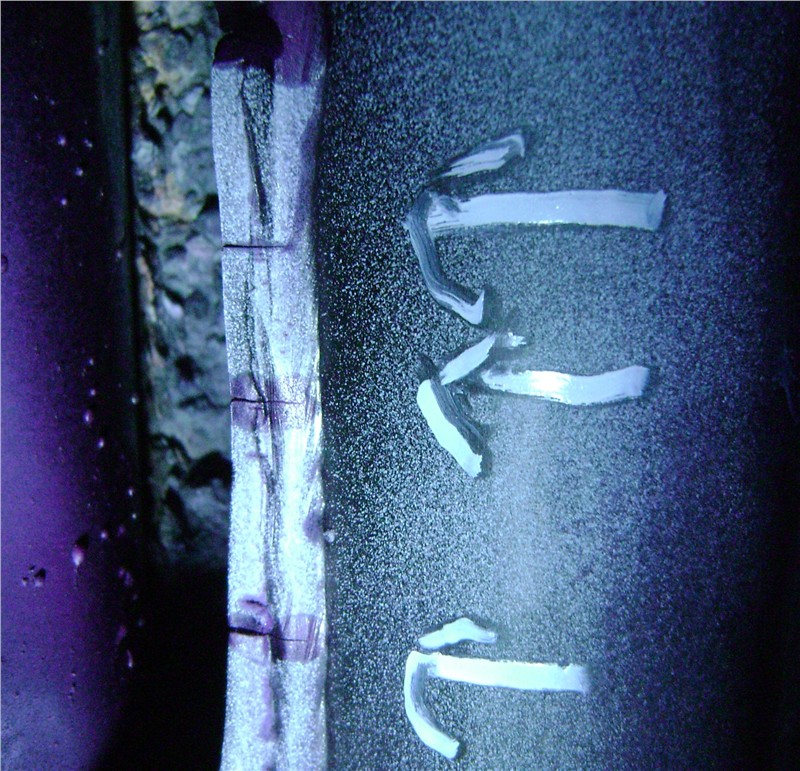

图1  风口鳍片裂纹

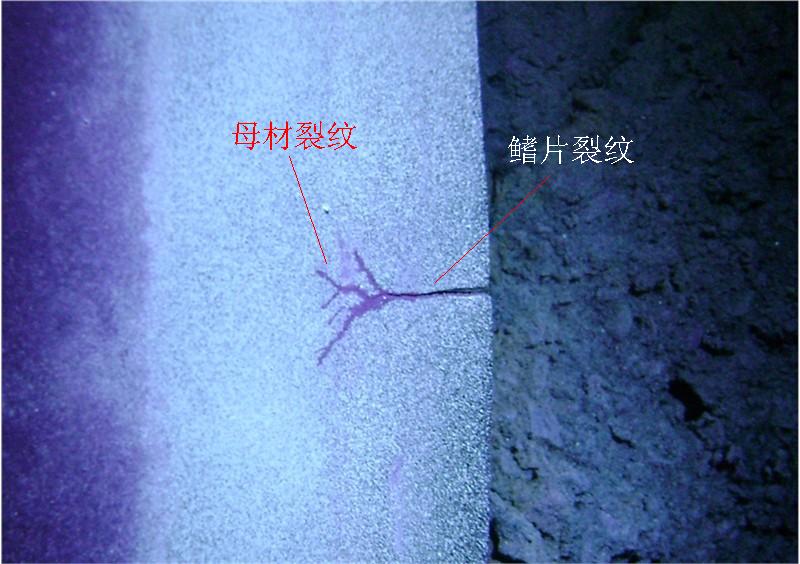

图2  鳍片裂纹延伸至母材

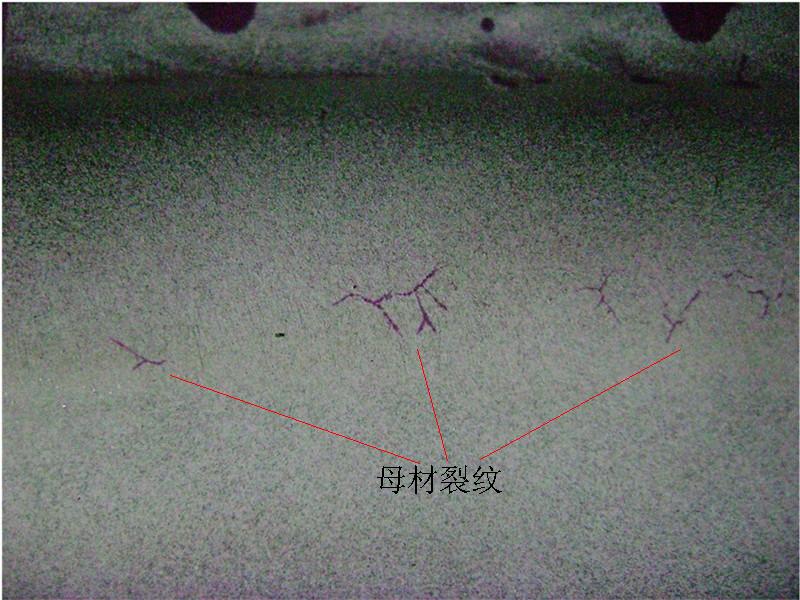

图3  母材裂纹

2011年10月1日，济宁分院对太阳纸业电厂的碱回收锅炉进行了委托检验，委托内容为炉内复合管风口、溜口、喷液口及复合管焊缝的检验。该碱回收锅炉下部炉膛为避免碱液腐蚀，采用了复合管，其内层为SA-210-A1（相当与20G），外层为TP304L，由于复合管焊接工艺复杂，以及碱回收炉的特殊性，复合管在焊缝附近、风口、溜口、喷液口附近，外层材料容易出现裂纹，一旦外层材料损坏，其内层材料很容易被腐蚀破坏，一旦漏水后，容易出现炉膛爆炸事故。这就对检测提出个更高的要求。

检验人员经过大量的渗透检测发现了大量的鳍片裂纹，同时溜口上也发现了母材裂纹。发现上述问题后，我们及时与使用单位进行沟通，对并缺陷产生原因提出了自己的观点，使用单位根据检测情况及我们的建议，进行了相应处理。

本次委托检验中，由于缺陷发现及时，处理措施得当，消除了事故隐患，从而为锅炉的安全运行打下了良好的基础。
