容器检验案例——冷交换器裂纹

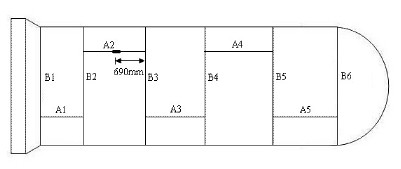

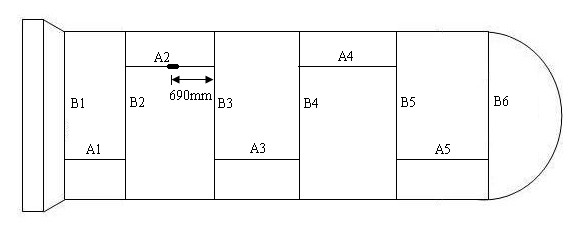

2011年8月我院对兖矿峄山化工有限公司一台三类高压容器冷交换器进行全面检验，该设备设计压力31.4MPa，设计温度35℃，介质为 N₂、H₂、NH₃、CH₄。在进行内壁磁粉检测时，发现在A2焊缝上，距B3焊缝690mm处，有一条长达约18mm的表面裂纹（见下图）。

产生原因主要是应力腐蚀引起的。后经有资格的维修单位进行了打磨，打磨后复探直至缺陷消除，经超声波测厚仪测厚未超过腐蚀裕量，满足设备的正常运行。
