压力容器检验案例—甲醇合成塔焊缝裂纹

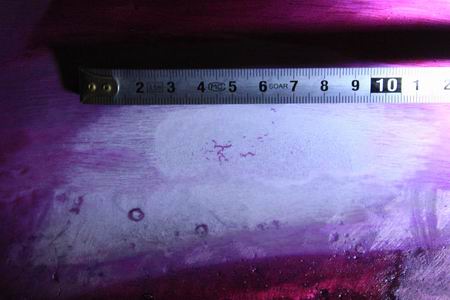

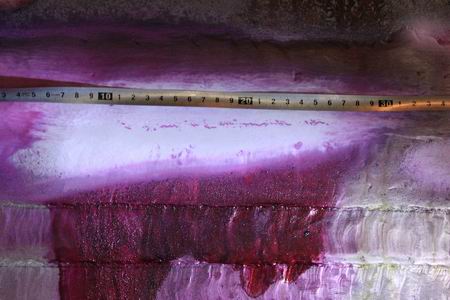

近日，我院对山东兖矿集团某公司一台固定式反应压力容器甲醇合成塔进行全面检验时，经渗透检测，发现上封头与筒体对接焊缝表面出现了多处较长裂纹，其缺陷总长度约为350mm。

产生原因：球形封头材质为15CrMoR，与球形封头连接的筒体材质为13MnNiMoNbR，且筒体表面有5mm的堆焊层，主要原因是材质为裂纹敏感性材料，焊接热处理工艺不当产生的热裂纹，使用过程中拉伸应力的作用，造成焊缝表面出现了大量的裂纹。

采取措施：经我们初步处理后，缺陷未消除，随即通知该设备制造单位派来了焊接和检测方面的技术人员，对缺陷情况进行了观察和分析，办理了相关告知手续，制定了维修方案，经过打磨和补焊，后经检测缺陷消除。
