压力容器检验案例—夹层锅焊缝布置不合理

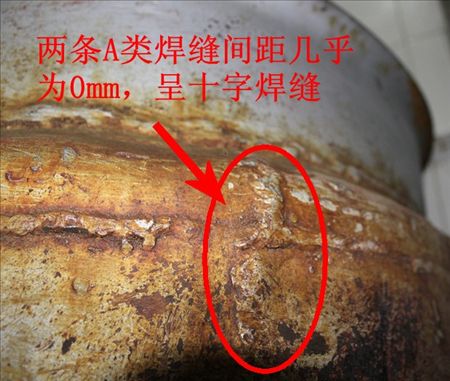

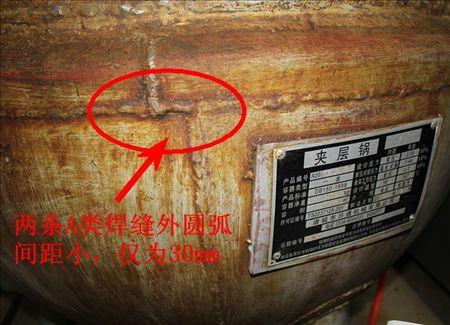

         2012年12月我院对兖州煤业股份有限公司的一台固定式压力容器夹层锅（注册号为21203708822012020008）进行定期检验时，发现夹层部位一处A类接头焊缝中心线间外圆弧长与封头A类接头焊缝中心线间外圆弧长仅有30mm，小于标准中100mm的要求；另一处A类接头焊缝中心线间外圆弧长与封头A类接头焊缝中心线间外圆弧几乎为0，成为十字焊缝。且焊缝外观成型很差。其焊缝布置违反了GB150-1998标准中10.2.4.5的规定。

产生原因：制造厂下料、组对、焊接工艺问题。

采取措施：停止使用。
