锅炉检验案例--三通裂纹

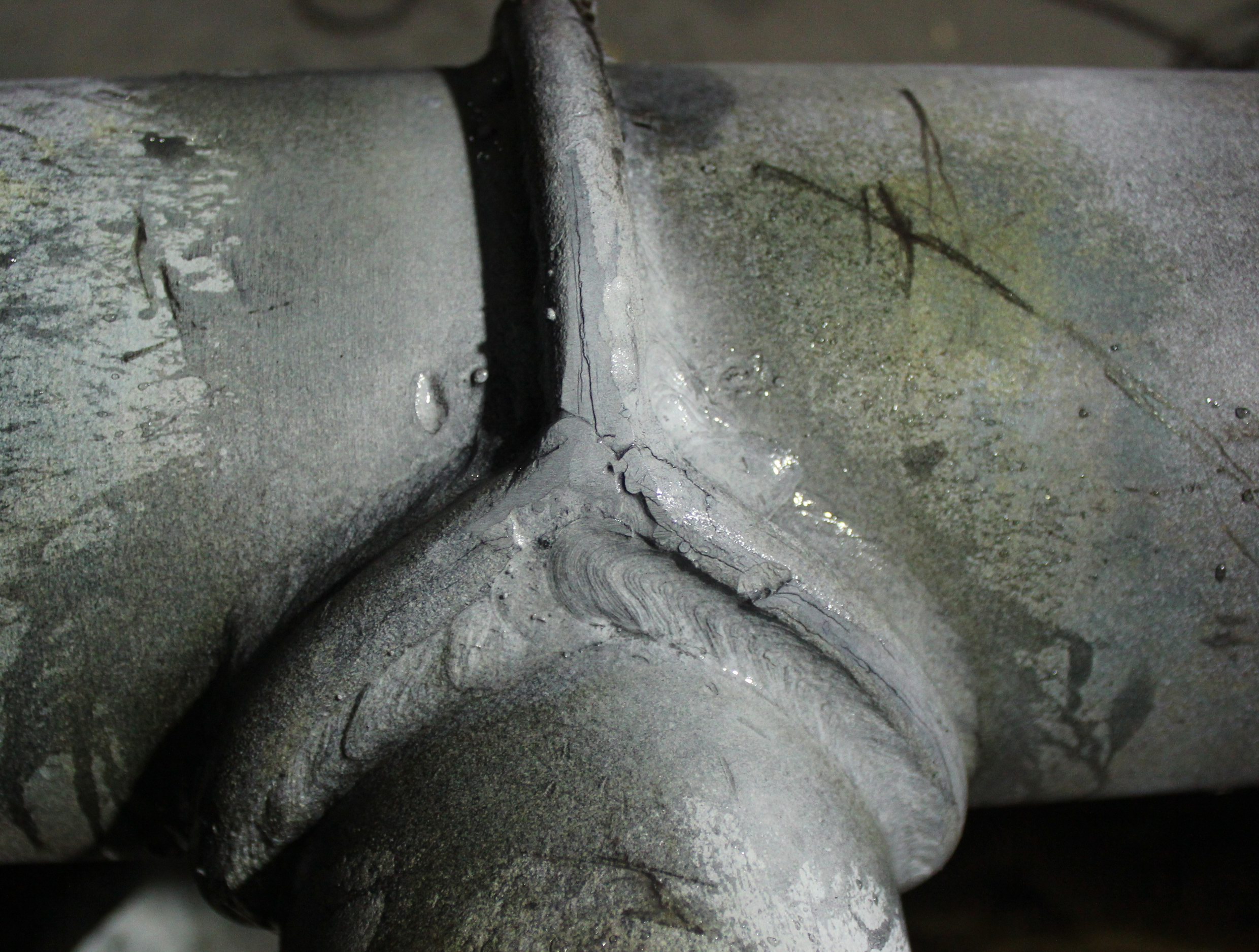

加强筋裂纹

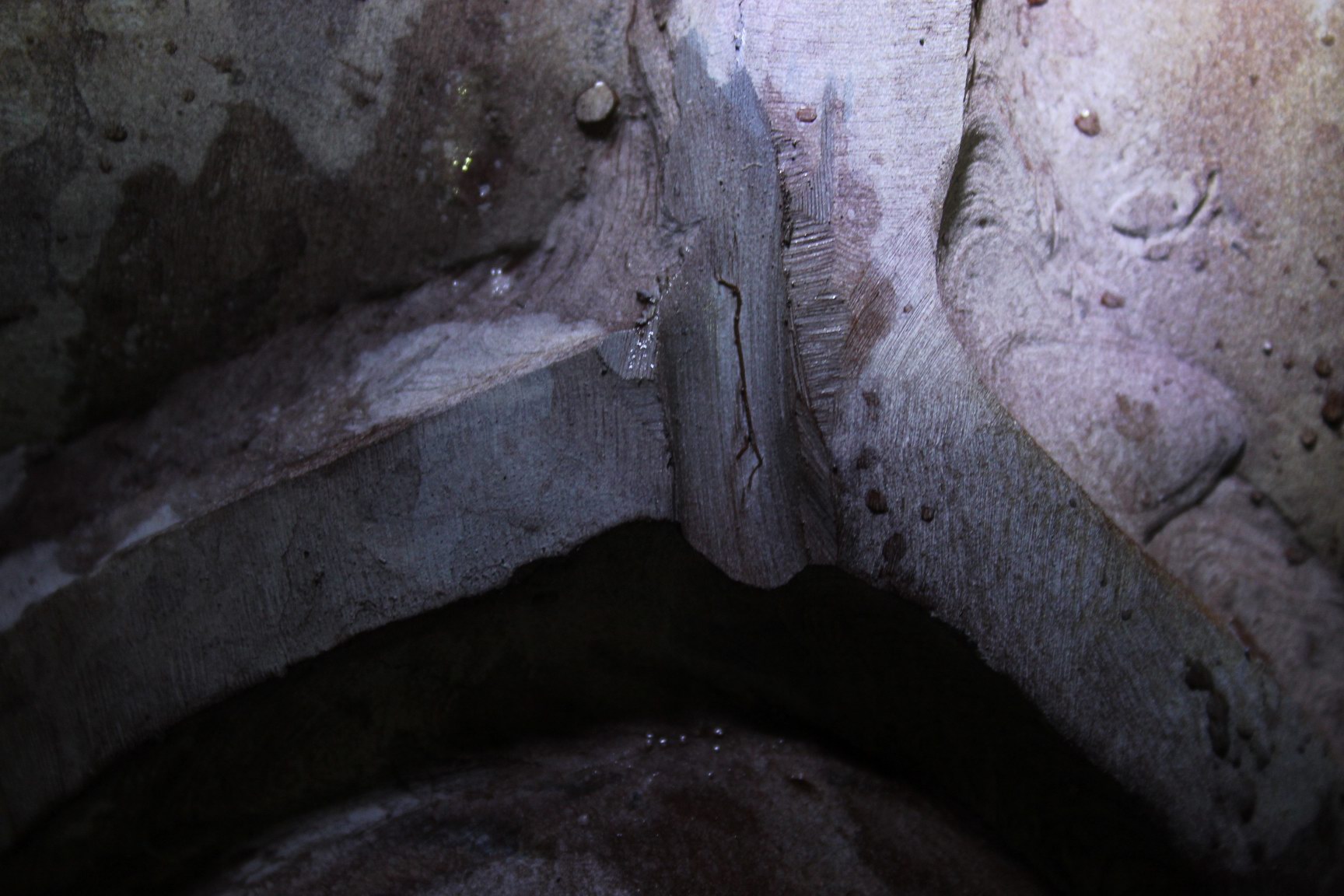

打磨后搭接处发现裂纹

在对某单位CG-75/5.30-MX9电站锅炉进行年检时发现高压给水管道上单筋加强焊三通加强筋多处裂纹。裂纹情况如下：Y型交汇处裂纹较深，开口较大；裂纹经打磨5mm深度后消除，但打磨后加强筋搭接处发现裂纹。

经分析认为主要原因如下：

1、当内壁受热后，其加强焊缝之间外侧的加强筋金属由于距离内壁最远，温升最慢，受到拉伸应力较大。当每次启停炉和给水温度波动时，该处都会出现较大的热应力。由于三通受力情况复杂，加强筋Y型交汇处，为应力集中区域，随使用时间的增加，最终因疲劳在加强筋Y型附近区域外侧出现疲劳裂纹。裂纹经打磨5mm深度后消除，证明裂纹发生在外侧；Y型交汇处附近裂纹开口较大，与该处应力集中严重有关。

2、由于搭接处为最后焊接，根部不易焊透，同时还是应力集中区域，焊缝本身残余应力也较大，容易产生裂纹。当搭接处根部存在缺陷时，使用中缺陷发生扩展形成裂纹，并向外发展。

使用单位根据检验情况和我们的建议，确定更换该三通，确保设备的运行安全。

供稿人：杨群峰

审  核：董  哲
