锅炉检验案例-封头拼接焊缝裂纹

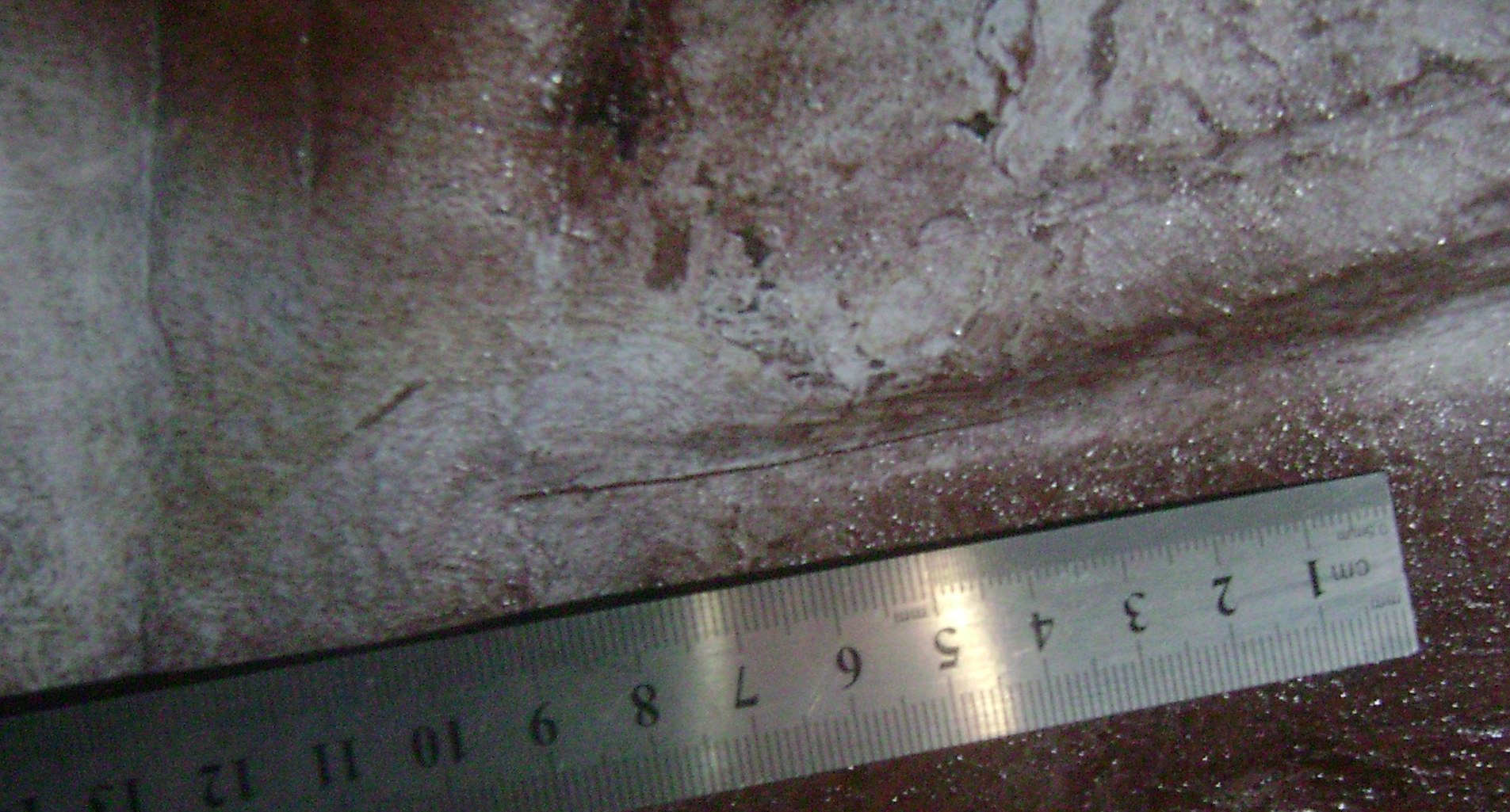

左封头前侧拼接焊缝内裂纹

右封头前侧拼接焊缝外裂纹

在对某单位B&WB-75/5.3-M电站锅炉进行年检时，发现锅筒左侧封头拼接接头炉前侧T型接头处，内外壁均有裂纹；右侧封头拼接接头炉前侧T型接头处，外壁有裂纹，右侧封头拼接接头炉后侧T型接头处，内壁有裂纹；最长的约120mm；超声检测在相同部位均有超标反射波显示。

经分析认为主要原因如下：

由于是拼接球形封头，制造时是先拼接后压制成型，除了焊接造成的残余应力外，压制后也会出现残余应力，封头和筒体对接处还存在边缘应力。从四处裂纹的位置看，均在T型接头区域拼接焊缝与母材的熔合线上。裂纹出现的位置均为应力集中区域。因此裂纹的出现原因：一是该区域存在较大的应力；二是由于锅炉启停和运行中锅炉负荷的变化都会产生热应力，随使用时间的增加（锅炉已运行7.3万小时）造成热疲劳裂纹。

经打磨，左侧封头拼接接头前侧内壁裂纹消除，打磨深度约3mm，测厚最小处为47.2mm；右侧封头拼接接头前侧外壁裂纹消除，打磨深度约2mm；对两处打磨后未消除的缺陷，使用单位根据检验情况和我们的建议，已委托有资质单位进行处理。
