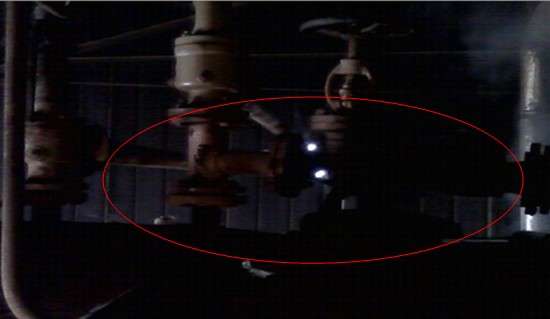

缺陷图
近期，锅炉中心在对某单位一台DZL4-1.25-AII蒸汽锅炉进行定期检验时发现，该锅炉冷凝回收水系统管路设计安装存在严重安全隐患：
1、锅炉采用冷凝回收水作为辅助给水，回收给水系统管路设计错误。 2、在安全阀与安全阀管座之间安装自制三通，接回收冷凝水管道，把安全阀管座作为补给水管座，进行补水。 回水系统管路安装错误容易造成锅炉缺水和腐蚀；在安全阀与管座间加给水管道，把安全阀管座作为补给水管座，进行补水，造成安全阀失效；补给水直接进入锅炉汽空间也易引起蒸汽带水。 针对上述情况，检验人员及时的向使用单位下达了《检验意见书》，督促其进行了整改；1、拆除安全阀管座与安全阀之间的三通；2、回收冷凝水管道应另行设计安装。消除了安全隐患，避免了事故的发生。
