锅炉定期检验案例---高温过热器管过热变形表面氧化层严重

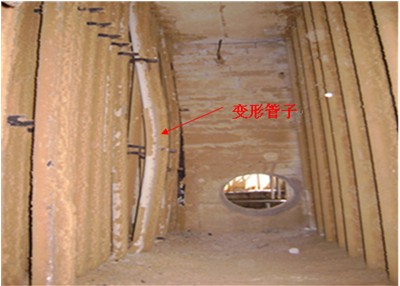

近期，锅炉定检中心在对某单位一台QCF46/1000-20-3.82/450 余热锅炉进行定期检验时发现，该锅炉：高温过热器右侧过热器管，部分管卡烧损脱落；右向左数1-10组存在变形、部分管子表面氧化层严重，前排1、3、9根最大变形量约200mm；左侧完好。

    经分析：主要是由于锅炉用余热高温烟气由左右两碳素煅烧炉分两路供给，两烟气在进口通道前混合后进入通道依次通过蒸发器管束及高温过热器管束；由于两煅烧炉运行状况差异，高温烟气左右流量不均衡右侧流量偏大，造成右侧高温过热器管组管子超温变形，表面严重氧化。

针对上述情况，检验人员及时的与使用单位沟通，提出了整改措施和方案，督促其进行了整改；避免了事态的进一步扩展，为设备的安全运行提供了有力的技术支撑。
