锅炉检验案例-防焦箱裂纹

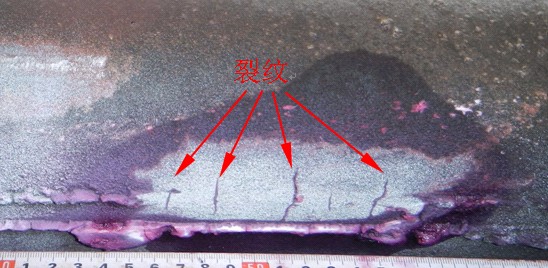

1号炉防焦箱裂纹情况

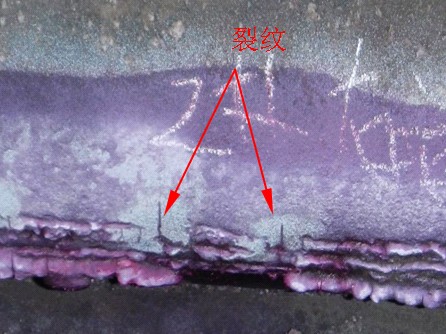

2号炉防焦箱裂纹情况

     某单位两台35t/h电站锅炉在检验中发现防焦箱有环向裂纹。经分析认为防焦箱外壁侧下部焊接有防磨鳍片，与燃烧的煤层接触，以防止结焦，鳍片和集箱外壁温度较高，而内壁有水进行冷却，其温度较低，因此形成较大的温差应力。锅炉的启停时，其应力变化较大。随使用时间的加长，启停次数的增加，最终因热疲劳首先在鳍片上形成裂纹，而后扩展到集箱上。

    使用单位根据我们的检验情况，制定了相应的维修方案，消除了事故隐患，确保了设备的安全运行。
