电梯检验案例-井道顶部空间不足

检验现场

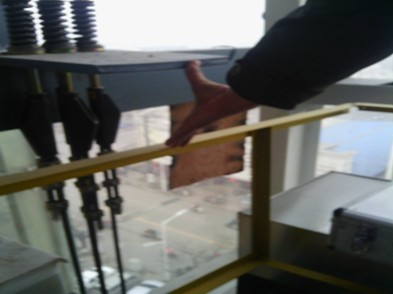

     我中心在对某单位电梯进行监督检验中发现存在以下主要问题：1、无机房电梯控制柜无轿厢运动方向的显示装置；2、未装设轿顶上的作业场地；3、井道顶部空间不合格；4、井道安全门不合格；5、门扇与门套间隙超标（见下图）。在左图中，电梯在顶层平层位置时轿顶护栏与绳头组合处的垂直距离，目测约200mm;TSG T7001-2009中3.2项第三条规定：井道顶的最低部件与轿顶设备的最高部件之间的间距(不包括导靴、钢丝绳附件等)不小于0.3+0.035v2（m）,与导靴或滚轮、曳引绳附件、垂直滑动门的横梁或部件的最高部分之间的间距不小于0.1+0.035v2（m）；现场距离根本无法满足此要求。

    另外该电梯6层3站，中间2到4层无厅门，在中间层设置了井道安全门，在现场安全门处并未安装电气开关。
