锅炉定期检验案例—主蒸汽管道堵阀阀体裂纹

堵阀阀体裂纹

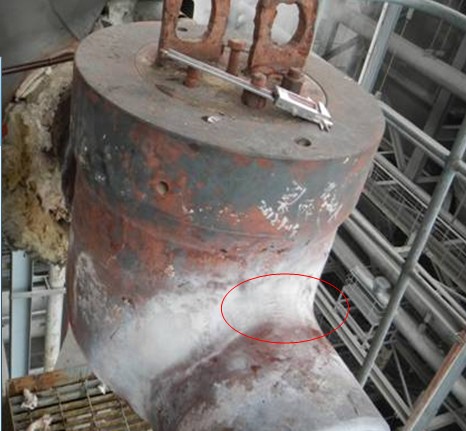

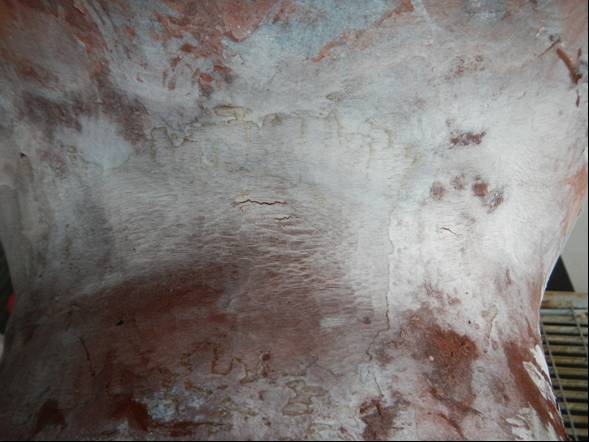

     2013年8月21日至2013年8月23日，山东省特检院济宁分院锅炉检验中心在对某电厂定期检验时，经磁粉检测发现该电厂一台型号为HG-440/13.7-L.YM13的电站锅炉炉左主蒸汽管道堵阀阀体存在超标缺陷磁痕显示，长度为20.5mm。

     经检验人员分析，裂纹产生的原因为：第一，阀门为铸造结构，内应力大，颈部应力更为集中，铸件由于工艺原因容易产生铸造缺陷运行时，缺陷扩展成裂纹。第二，启停及运行时，都会出现温度波动，产生热应力，局部易出现热疲劳，产生裂纹。

  使用单位根据我们的检验情况，制定了相应的维修方案，消除了事故隐患，确保了设备的安全运行。
