锅炉委托检验案例—焊缝横向裂纹

2014-1-15 11:57:19

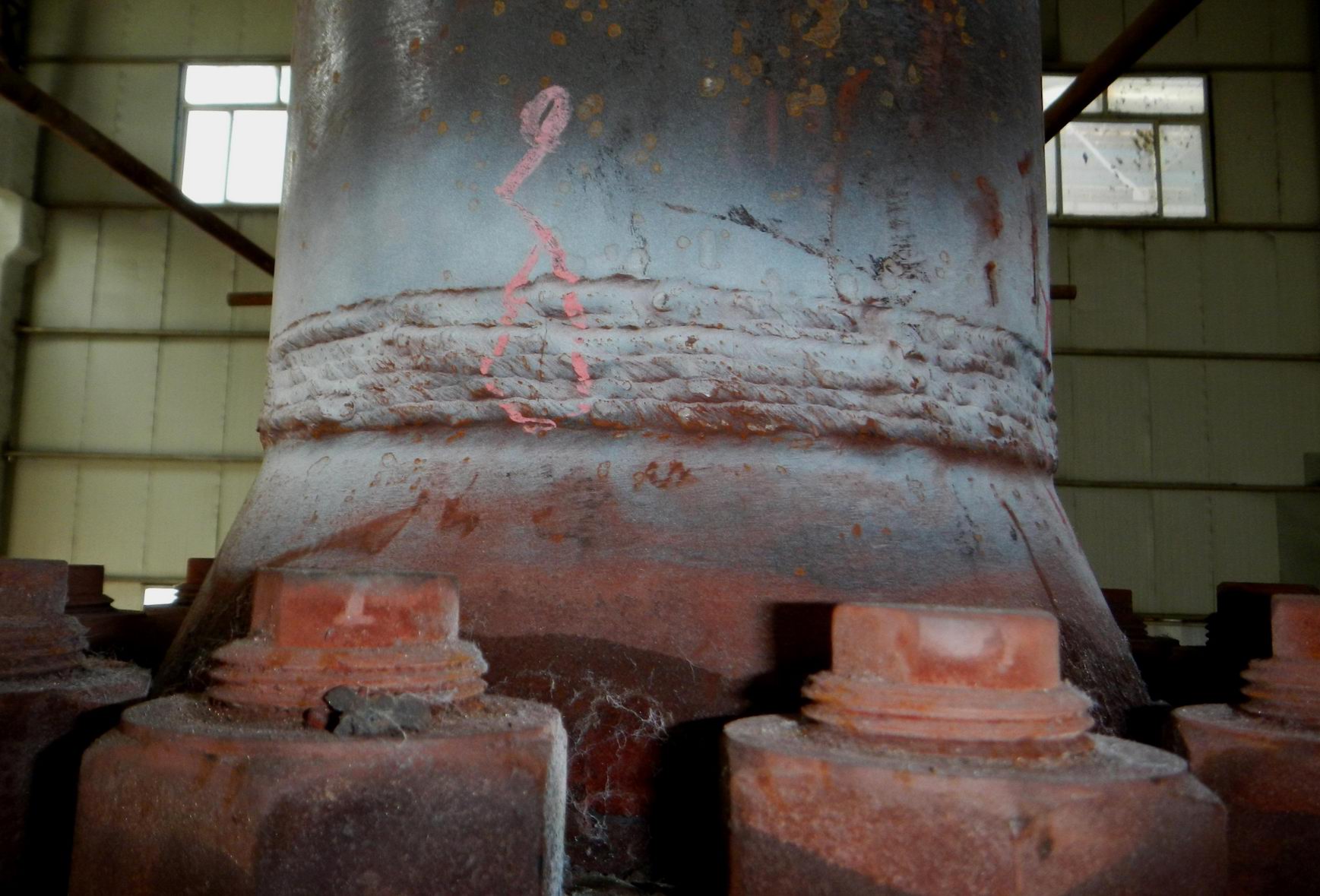

         法兰焊缝上裂纹位置

     受兖矿某化工有限责任公司委托,我院对该公司锅炉主汽门出口至汽机入口段高压蒸汽管道进行了检验检测。经磁粉检测发现:汽轮机进气口法兰焊缝处呈现横向裂纹,长度为焊缝宽度的3/4(如下图所示)。原因分析:

    一、该法兰对接焊缝在实际施工时为最后一道焊口,其现场组对应力较大。由于法兰和管道均为12Cr1MoV,焊后要进行热处理,,由于该焊口为最后的组对焊口,现场热处理时,法兰形状的特殊性会导致难以包覆均匀,热处理难度较大,容易导致热处理温度在不同区域出现较大偏差,影响热处理质量,导致焊缝应力较大。

    二、焊前预热和焊后缓冷如果控制的不好,可能形成较大的焊接应力。过大的应力随使用时间的延长,最终形成裂纹并发生扩展。

    通过对缺陷分析,要求使用方对该处裂纹缺陷进行维修,并提出:维修单位应有具备相应资质,制定合理的维修工艺,并严格按照工艺执行
