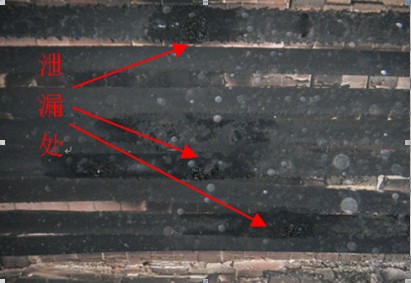

泄漏部位示意图

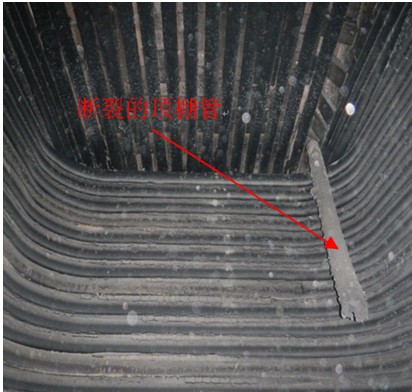

断裂的顶棚管
近期，在对某有机热载体锅炉检验时发现：1、炉膛内盘管个别管段过烧、变形；2、部分顶棚管过烧变形，有三根有泄漏迹象，有一根已断裂，管内有较厚的积碳层；3、滤油器有油渣堵塞现象。
经分析认为：该锅炉一直使用的是进口的合成型有机热载体，使用时间已达到8年，一直未进行油质化验；中间曾经因系统漏油，违反规定添加过国产矿物油型有机热载体。由于油质老化，特别是添加了不同种类的有机热载体后，更加剧了积碳、积渣的现象（其滤油器有油渣堵塞现象也说明内部油质已发生变化）。 积碳和积渣会影响传热，同时还会导致流通截面积变小，增大流动阻力。当某根管子积碳、积渣后，其流量减少，并联运行的未积碳、积渣或积碳、积渣轻的管子就会增加流量，而积碳、积渣严重的管子由于壁温高于其它管子，其积碳、积渣现象会更加严重，最终形成恶性循环，导致管子超温，由于顶棚管、盘管处于高温区，其超温会更严重。超温导致管子材质发生变化，强度降低，最后因承受不住内压而出现破裂、泄漏。 针对上述情况，使用单位根据检验人员建议，与原锅炉制造厂联系，对本体部分进行了更换。
