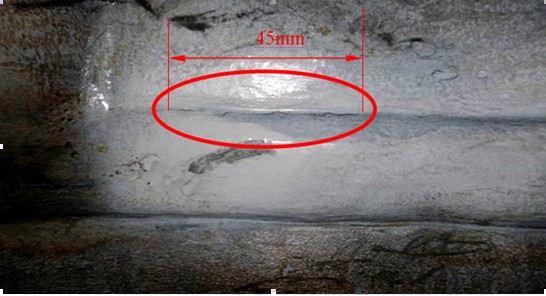

裂纹部位示意图
近期，在对某电站锅炉检验时发现锅筒炉左数第1个筒节纵向对接接头距左侧环向焊缝85mm处发现超标缺陷磁痕显示，缺陷为线性缺陷，位置为焊缝上部熔合线附近，长度45mm。
该锅筒纵焊缝为自动焊。全部焊接完成后，进行了整体热处理。经分析认为：裂纹产生的原因应是制造时存在焊接缺陷或者残余应力较大，运行时扩展形成裂纹；而循环流化床锅炉启停较为频繁，产生热应力，加速了裂纹的扩展。
针对上述情况，使用单位根据检验人员建议，按照《在役电站锅炉汽包的检验及评定规程》的要求进行处理；经打磨后消除，打磨深度约1.5～2.0mm，经查阅强度计算书，剩余厚度满足强度要求。
