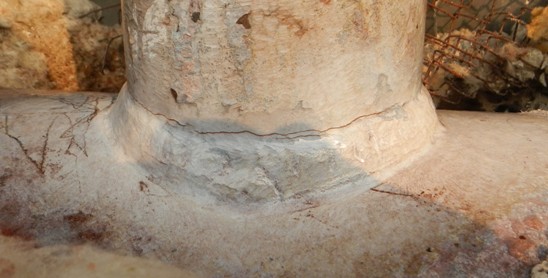

裂纹部位示意图
近期，在对某电站锅炉检验时发现混合集箱炉右对空排汽管座角接接头磁粉检测发现裂纹，长度为后半段1/2圆周。
经分析认为：一、对空排汽管由于经常在启停锅炉、校验安全阀及处理紧急情况下使用，使用较为频繁。二、对空排汽阀开闭时，其速度快且开度变化大，温差变化急剧，因此其温差应力较大。三、两个对空排汽阀的阀头均在同一侧，且未进行支吊，使得对空排汽管座外侧承受拉应力，锅炉在运行中会有振动，振动会导致该处的应力出现周期变化。四、对空排汽管座角焊缝属于应力集中部位。由于上述四个因素，频繁的温差应力变化、外侧承受较大的拉应力和振动造成的应力波动随使用时间的延长，最终在对空排汽管座角焊缝（应力集中处）的外侧部位造成裂纹。 针对上述情况，使用单位根据检验人员建议，联系了有资质的单位准备进行维修，确保了锅炉的运行安全。
