锅炉定期检验案例—再热汽集箱角焊缝裂纹

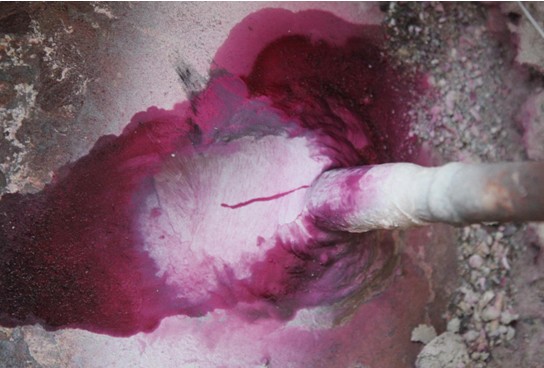

近期，在对某电站锅炉检验时发现再热器出口集箱炉右侧对空排汽管座、角焊缝及集箱裂纹，并出现泄漏。根据制造单位意见维修后，使用不到两年，再次发生裂纹、泄漏。

经分析认为：由于再热器出口集箱右侧对空排气管座距离对空排气阀较远（距离约10米），随着与对空排气管座距离的增大，由于散热的原因，管壁温度会越来越低，当距离足够远时，就会产生冷凝水。当冷凝水积到一定程度，就会发生回流，使对空排气管和管座局部产生温差应力。冷凝水减少后，随时间延长会通过冷凝增加，再次形成回流，从而形成循环，使对空排气管和管座出现周期性应力变化。而管座角焊缝本身就是应力集中部位。这样时间久了，就会在管座和角焊缝上形成裂纹，裂纹在使用中不断扩展延伸至集箱。

    针对上述情况，使用单位根据检验人员建议，打磨至裂纹完全消除后，由有资质的单位进行补焊，并进行热处理；对对空排气阀位置进行调整。确保了锅炉的运行安全。
