欢迎访问山东省特种设备检验研究院济宁分院网站!
当前位置:首页 检验案例

锅炉定期检验案例---管板裂纹

2013-12-30 13:52:59

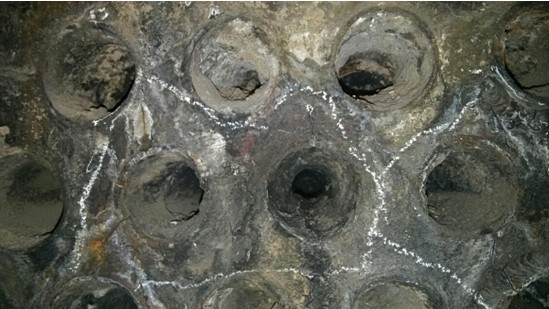

前管板中部管口处裂纹

     2013年11月,锅炉定检中心对微山某宾馆一台蒸汽锅炉进行内部检验,通过检验发现:1、锅炉承压部件水侧结垢约1-2mm,锅筒底部大量积渣。2、前管板中部管口区多处裂纹,裂纹呈放射状,个别裂纹连续穿过多个孔桥。

    经检验人员调查分析,1.水质不合格,造成锅内严重结垢。前管板处于高温区,烟管入口处烟气温度高,换热强烈,而该区域水循环流速相对较低,因此前管板管孔区域及烟管前部结垢更为严重。2.和积灰严重造成前管板,特别是管孔与烟管连接处的导热性能急剧恶化,导致金属壁温较高,强度下降。3.频繁启停,使温度节律性变化,在温差应力和交变应力作用下,使焊缝产生裂纹,裂纹不断扩展,以致管板开裂。

    检验人员及时与使用单位进行了沟通,要求使用单位对裂纹开裂部位进行处理(更换管板);加强水质处理工作,邀请有锅炉维修资质单位进行整修,并应履行监检程序,维修监检合格后方可使用。通过此次检查,及时发现了特种设备存在的安全隐患,避免了特种设备安全事故的发生。





分享到:
网站导航
版权所有@2017 山东省特种设备检验研究院济宁分院 [ 您是本站第518262 位访客 ] 鲁ICP备08106573
地址:济宁高新区蓼河路与广安路交汇处  邮编:272100 电话:0537-6508688  Email: mw_1906@163.com
